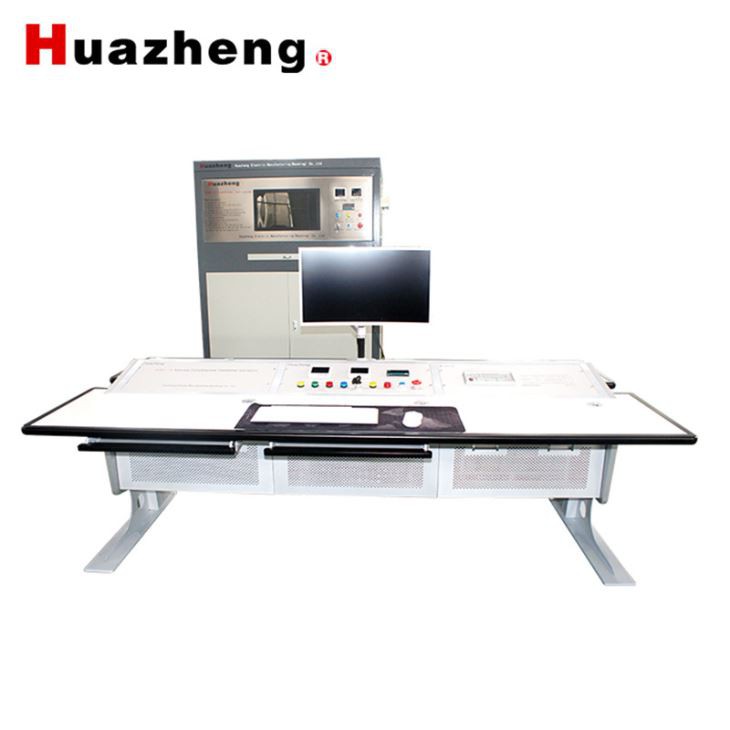

Πάγκος δοκιμής ηλεκτρικού ολοκληρωμένου μετασχηματιστή 10000kVA/33kV
Πάγκος δοκιμής ηλεκτρικού ολοκληρωμένου μετασχηματιστή 10000kVA/33kV
Εισαγωγή συστήματος
Ολόκληρο το σύστημα δοκιμής υιοθετεί έναν συνδυασμό μεθόδων ελέγχου υπολογιστή και PLC. Το PLC χρησιμοποιείται κυρίως για τον καθορισμό της λογικής σχέσης μεταξύ των διαφόρων στοιχείων, την ενσωμάτωση και εκτέλεση των υποκείμενων εντολών λειτουργίας και την υλοποίηση των βασικών λειτουργιών προστασίας του συστήματος. Διαθέτει ευέλικτο προγραμματισμό, υψηλή αξιοπιστία,-λειτουργία υψηλής ταχύτητας και άλλα πλεονεκτήματα, ενώ ο υπολογιστής βιομηχανικού ελέγχου χρησιμοποιείται κυρίως για την οργάνωση της δοκιμαστικής ροής, την έκδοση των οδηγιών δράσης, την υλοποίηση του συστήματος προηγμένης προστασίας λειτουργίες, κ.λπ., Η επικοινωνία του με το PLC μέσω του RS-485 και πλήρως απομονωμένο μπορεί να αποτρέψει αποτελεσματικά την διαταραχή του σήματος επικοινωνίας και να εξασφαλίσει την ασφάλεια του υπολογιστή όταν το προϊόν δοκιμής δεν αποφορτιστεί στη γείωση.
Το σύστημα δοκιμής υιοθετεί τον τρόπο του μετατροπέα συχνότητας για να πραγματοποιήσει την προσαρμογή πολλαπλών-ταχυτήτων της ταχύτητας των ταχυτήτων ανύψωσης και χαμηλώματος στη δοκιμή απόδοσης για την επίτευξη λεπτότερων επιπέδων προσαρμογής τάσης και ρεύματος και πιο ακριβείς δυνατότητες δειγματοληψίας δεδομένων.
Τεχνικές παράμετροι
ΟΧΙ. | Εξοπλισμός | Μοντέλο | Ποσότητα |
01 | Κύριοςσταθμός για πάγκο δοκιμών μετασχηματιστή | 1 | |
02 | βιομηχανικό μηχάνημα ελέγχου | IPC-610L | 1 |
Display screen | Στερεοφωνική οθόνη Samsung 27 ιντσών | 1 | |
Εκτυπωτής | ιπποδύναμη | 1 | |
03 | λογισμικό συστήματος δοκιμής μετασχηματιστή | V1.0 | 1 |
2, όργανο δοκιμής | |||
01 | Ελεγκτής αναλογίας στροφών | 1 | |
02 | αναλυτής ισχύος | 1 | |
03 | Δοκιμαστής αντίστασης DC διπλού καναλιού | 1 | |
04 | Δοκιμαστής αντίστασης μόνωσης | 1 | |
05 | Transformer tan delta tester | 1 | |
06 | Επιθεωρητής θερμοκρασίας | 1 | |
3, ντουλάπι ελέγχου υψηλής και χαμηλής τάσης (δομή συγκράτησης, μπορεί να ανυψωθεί ως σύνολο, βολική και γρήγορη, η εσωτερική καλωδίωση ολοκληρώνεται αμέσως, εξοικονομώντας χρόνο εγκατάστασης και θέσης σε λειτουργία). | |||
01 | Μονάδα ενσωμάτωσης οργάνων ένα σετ | 1 | |
02 | Συσκευή ελέγχου PLC | 1 | |
03 | Δοκιμή συσκευής διανομής έργου | 400A | 1 |
04 | Συσκευή μέτρησης ρεύματος υψηλής τάσης | 1 | |
Ρεύμα ακριβείας υψηλής τάσης Αμοιβαίος επαγωγέας | 400-200-100-50-20-10-5A/5A Voltage level:22/√3KV Βαθμός ακριβείας:0.1 | 3 | |
05 | Συσκευές μέτρησης υψηλής τάσης | 1 | |
Αμοιβαίος επαγωγέας υψηλής τάσης ακριβείας | (22.0-11.0-6.6-3.3)/√3/0.1KV Voltage level:22/√3KV Βαθμός ακριβείας:0.1 | 3 | |
4, Εξοπλισμός | |||
01 | Τριφασικός-ρυθμιστής επαγωγικής τάσης | 250KVA（10-650V） | 1 |
02 | Ενδιάμεσος μετασχηματιστής | 250 KVA | 1 |
03 | Γεννήτρια διπλασιασμού συχνότητας | 10KV | 1 |
5, Δοκιμαστική κονσόλα μετασχηματιστή | |||
01 | Μετασχηματιστής δοκιμής υψηλής τάσης | 50KVA/100KV | 1 |
02 | Δοκιμαστική κονσόλα μετασχηματιστή | 50KVA(Including electric regulator） | 1 |
03 | Αντοχή προστασίας | 100KV | 1 |
σύστημα δοκιμής παλμών κεραυνού | |||
01 | Σύστημα δοκιμής παλμών κεραυνού | 450KV/20KJ（including 300KV chopper device） | 1 |
Χρόνος παράδοσης και άλλα
Η ημερομηνία παράδοσης είναι 50 ημέρες, Η ημερομηνία παράδοσης υπολογίζεται από την ημερομηνία πληρωμής.
Διασφάλιση ποιότητας
The supplier implements the product's lifetime warranty policy, one year's free warranty period in foreign countries, and the free warranty period starts at the date when the purchaser checks and accepts the complete set of equipment.
Προφυλάξεις
1. The equipment demander only needs to provide three : power distribution cabinet with frequency 50Hz±0.1 and current not less than 500A;
2 Η αντίσταση γείωσης του χώρου εγκατάστασης δεν πρέπει να είναι μεγαλύτερη από 0,5 ohms. Προκειμένου να διατηρηθεί η ακεραιότητα της τοποθεσίας, είναι προτιμότερο να προ-χαράξετε την τάφρο του καλωδίου στον χώρο ελέγχου και στον χώρο του εξοπλισμού κατά τη διάρκεια της αστικής κατασκευής.
3. Η παράδοση του εξοπλισμού θα πρέπει επίσης να παρέχει λεπτομερή τεχνικά έγγραφα, οδηγίες χρήσης, σχέδια ηλεκτρικής εγκατάστασης και σχετικές πληροφορίες.
4. Τα ημιτελή θέματα διαπραγματεύονται και επιλύονται από τα δύο μέρη.
